Маркировка осевых вентиляторов: как расшифровать обозначение моделей Ebmpapst, Termoflow, MaEr Fan Motor, Weiguang и Ziehl-Abegg

Маркировка осевых вентиляторов помогает быстро определить серию, типоразмер, особенности двигателя и конструктивное исполнение оборудования. Однако единого правила для всех производителей нет. Ebmpapst, Termoflow, MaEr Fan Motor, Weiguang,Ziehl-Abegg и т.д. используют собственные системы обозначений, поэтому одинаковые буквы у разных брендов могут иметь совершенно разный смысл.

При подборе оборудования важно смотреть не только на код модели, но и на производительность, давление, напряжение, частоту вращения, монтажные размеры и другие характеристики.

Разберём наиболее распространённые обозначения по каждому производителю.

Что можно узнать из маркировки вентилятора

В зависимости от бренда в коде могут быть зашифрованы:

• серия или классификация оборудования;
• тип двигателя;
• количество полюсов электродвигателя;
• диаметр рабочего колеса;
• конструктивное исполнение;
• направление воздушного потока;
• дополнительные особенности конкретной модели.

При этом маркировка не заменяет технический паспорт. Например, два вентилятора диаметром 630 мм могут иметь разную производительность и создавать разное давление.

Ebmpapst: как расшифровать обозначение

У Ebmpapst используются разные системы маркировки. Поэтому старые модели и продукция с новой системой обозначений могут выглядеть по-разному.

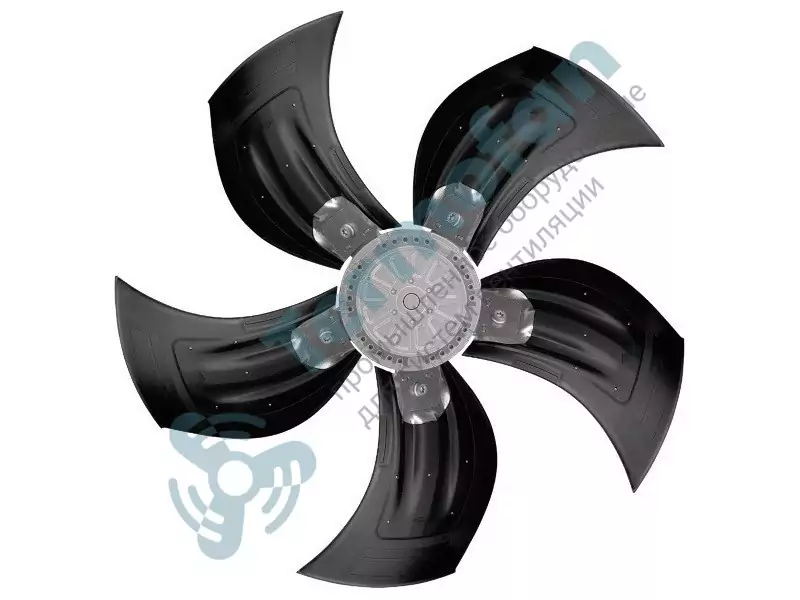

В старых обозначениях встречаются модели типа A4D630-AK09-01.

Расшифровка A4D630-AK09-01

• A — осевой вентилятор без крепежных элементов («голый»);
• 4 — 4-полюсный двигатель;
• D — трёхфазное питание (380В);
• 630 — номинальный диаметр рабочего колеса, мм;
• AK09 — код конструктивного и электрического исполнения;
• 01 — дополнительный код варианта исполнения.

У современной системы Ebmpapst ситуация сложнее. Производитель перешёл на новую систему Global Material Number System. Новое типовое обозначение содержит 12 символов, причём значение каждого символа зависит от его позиции и предыдущих обозначений. На данном этапе полного перехода на эту систему нет. В связи с чем мало позиций поступают на рынок с обозначением согласно новой системы.

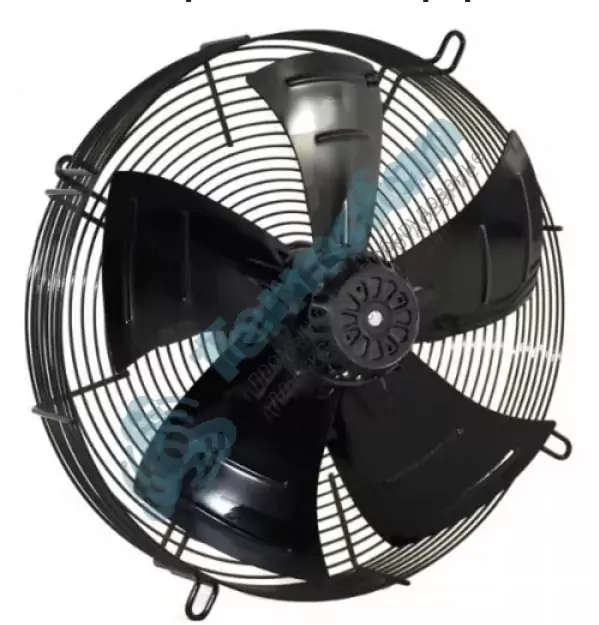

Termoflow: расшифровка моделей

У Termoflow встречаются обозначения TF6E-630G-S, TF6D-630G-S, TF4D-630G-S и другие.

Пример TF6E-630G-S

• TF — обозначение серии Termoflow;
• 6 — 6-полюсный электродвигатель;
• E — однофазное питание (220В);
• 630 — диаметр рабочего колеса, мм;
• G — конструктивное исполнение;
• S — направление потока воздуха.

Для модели TF6E-630G-S технические характеристики подтверждают однофазное питание напряжением 220 В, 6 полюсов, диаметр рабочего колеса 630 мм и направление потока воздуха на всасывание (от лопастей в сторону решётки).

Пример TF4D-630G-S

• TF — серия;
• 4 — 4-полюсный электродвигатель;
• D — трёхфазное питание (380В);
• 630 — диаметр рабочего колеса 630 мм;
• G — конструктивное исполнение;
• S — направление потока воздуха.

Для этой модели указаны трёхфазное питание напряжением 380В, 4 полюса, диаметр 630 мм и направление потока воздуха на всасывание (от лопастей в сторону решётки).

При этом последние буквы указывающие конструктивное исполнение нельзя расшифровывать универсально для всей продукции Termoflow без документации конкретной серии.

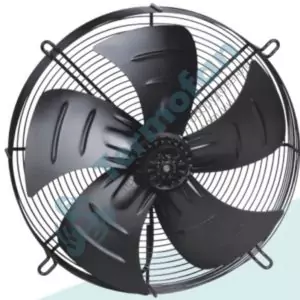

MaEr Fan Motor: обозначения YWF

У MaEr Fan Motor широко встречаются модели серии YD(S)WF.

Пример YDWF102L70P4-753N-630B

• Y — обозначение типа электродвигателя;
• D — однофазное питание (220В);
• WF — конструкция с внешним ротором;
• 102 — типоразмер двигателя;
• L70 — конструктивный размер двигателя;
• P4 — 4-полюсный электродвигатель;
• 753 — размерный/конструктивный код;
• N — дополнительное исполнение;
• 630 — типоразмер вентилятора;
• B — направление потока воздуха.

При работе с MaEr важно учитывать конкретную серию: производитель использует составные коды, и значение отдельных символов определяется всей структурой обозначения.

Weiguang: как читать YWF

Для Weiguang характерны модели серии YWF.

Пример YWF-4E-250-S-92/25-R

• YWF — серия осевых вентиляторов;
• 4 — 4-полюсный электродвигатель;
• E — однофазное питание (220В);
• 250 — диаметр рабочего колеса 250 мм;
• S — направление потока воздуха;
• 92/25 — обозначение исполнения двигателя;
• R — дополнительная конструктивная особенность.

В каталогах также встречаются модели YWF-4D-630-S-137/70-G и YWF-6E-630-S-137/70-G, поэтому по одной только группе YWF определить характеристики конкретного изделия нельзя.

Ziehl-Abegg: расшифровка FN

У Ziehl-Abegg применяется собственная система обозначений.

Пример FN063-6EK.4M.V7P1

• FN — серия осевого вентилятора;
• 063 — типоразмер, соответствующий диаметру рабочего колеса около 630 мм;
• 6 — 6-полюсный электродвигатель;
• E — тип питания (в данном случае 220В);
• K — конструктивное исполнение;
• 4M — серия / модификация электродвигателя;
• V— направление потока воздуха;
• 7 — количество лопастей рабочего колеса;
• P1 — угол атаки лопастей (угол наклона).

Официальное руководство FANselect Ziehl-Abegg подтверждает, что в обозначении осевых вентиляторов FN 050-4EQ.4I.A7P1, например, FN относится к осевым вентиляторам, 050 — к диаметру рабочего колеса 500 мм, а 4 — к четырёхполюсному исполнению.

У производителя также используются серии FB и FC, поэтому первые буквы имеют большое значение при подборе оборудования. В официальном каталоге Ziehl-Abegg эти семейства представлены как отдельные группы осевых вентиляторов.

Сравнение маркировки разных производителей

Из таблицы видно главное: маркировка у разных брендов не является взаимозаменяемой. Например, нельзя автоматически считать, что буква E имеет одинаковое значение у Ebmpapst, Weiguang и Termoflow.

Как выбрать аналог по маркировке

Если оригинального вентилятора нет в продаже, недостаточно найти модель с совпадающим диаметром. При подборе аналога нужно сравнить:

1. диаметр рабочего колеса;
2. производительность, м³/ч;
3. статическое или полное давление, Па;
4. количество полюсов;
5. частоту вращения;
6. напряжение;
7. количество фаз;
8. мощность;
9. тип двигателя — AC или EC;
10. направление воздушного потока;
11. монтажные размеры;
12. рабочий температурный диапазон;
13. конструкцию корпуса и рабочего колеса.

Особенно важны производительность и давление. Одинаковый диаметр рабочего колеса ещё не означает, что два вентилятора смогут работать взаимозаменяемо в одной системе.

Вывод

Маркировка позволяет быстро получить первичную информацию о вентиляторе, но для точного подбора необходимо понимать систему обозначений конкретного производителя.

У Termoflow по коду можно определить серию, типоразмер, число полюсов и вариант питания. В обозначениях MaEr Fan Motor и Weiguang часто используется семейство YWF с дополнительными кодами двигателя и конструкции. У Ziehl-Abegg первые значения позволяют определить серию, диаметр и количество полюсов, а последующие символы описывают конкретное исполнение.

Поэтому правильный алгоритм выглядит так:

расшифровать модель → проверить техническийпаспорт → сравнить аэродинамические характеристики → проверить параметры → сопоставить монтажные размеры → выбрать аналог.

Источники

1. Ebmpapst — Global Material Number System. Официальная информация о новой системе обозначений, type designation и material number.
2. Ebmpapst — New Type Code System. Официальная документация по обозначениям компактных осевых и диагональных вентиляторов.
3. Ziehl-Abegg — FANselect User’s Manual. Руководство с официальной системой обозначений осевых вентиляторов, включая FN, диаметр рабочего колеса и количество полюсов.
4. Ziehl-Abegg — Product Range Axial Fans. Официальный каталог осевых вентиляторов и программного подбора FANselect.
5. Росстандарт — ГОСТ 10616-2015 «Вентиляторы радиальные и осевые. Размеры и параметры». Действующий нормативный документ по размерам и параметрам вентиляторов.
6. Termofan — каталог осевых вентиляторов. Использован для проверки обозначений и технических характеристик моделей Termoflow, Ebmpapst, MaEr Fan Motor, Weiguang и Ziehl-Abegg.
7. Termofan — Termoflow TF6E-630G-S. Технические характеристики конкретной модели Termoflow.
8. Termofan — Termoflow TF4D-630G-S. Технические характеристики трёхфазной модели Termoflow.

Автор статьи — эксперт: Вадим Кирилов
