Устройство канального вентилятора

Канальный вентилятор – устройство, служащее основным рабочим элементом канальной вентиляционной сети. Ввиду высокой производительности такая система становится все более популярной, так как справляется с кондиционированием воздуха по всей площади объекта. В статье рассмотрим принцип работы, разновидности и устройство канального вентилятора.

Общие сведения об оборудовании

Устройство является частью системы принудительной вентиляции, состоящей из центрального блока и ряда воздухоносных каналов.

С помощью канальных вентиляторов:

• отводится отработанный воздух;
• нагнетаются свежие воздушные массы;
• выводятся из помещения загрязнения в виде пыли, запахов и т. п.;
• поддерживается здоровый микроклимат на объекте, регулируется уровень влажности;
• косвенно регулируется температура (зимой теплые воздушные массы выводятся, а подаются более холодные, летом наоборот).

Одна вентсистема оборудуется двумя и более канальными вентиляторами, которые могут быть установлены последовательным или параллельным способом. Первый применяется, когда требуется повысить производительность магистрали. Второй обеспечивает равномерное распределение воздуха по всей площади.

Области использования

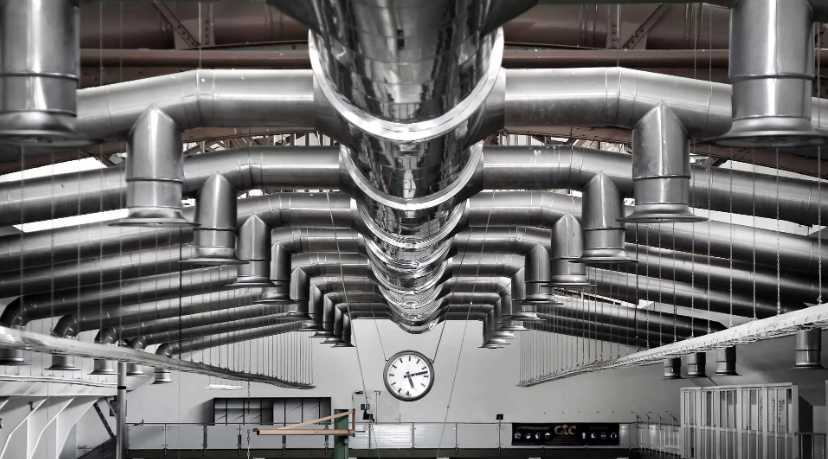

Обычно канальная вентиляция оборудуется на производственных объектах. Но с учетом нынешних стандартов она может быть реализована и в общественных зданиях, кондоминиумах.

В офисных, торговых, хозяйственных и иных схожих помещениях делаются выходы воздуховодов, прикрываемые решетками. На производствах на эти элементы возлагается сугубо технологическая функция, и они характерны повышенной прочностью.

Как работает

В основе действия канального вентилятора лежит вращение загнутых лопастей. Они, двигаясь, перемещают воздушные массы в том или ином направлении. В стандартном исполнении рабочий механизм вращается вокруг своей оси. В устройствах посложнее лопасти идут в форме спирали, за счет чего закручивается воздух, создается вихревой поток.

Принцип работы вентиляционного оборудования:

1. Рабочее колесо, вращаясь, формирует область с низким давлением воздуха.
2. Ввиду разницы напора в эту область сквозь решетку поступает свежий воздух.
3. Образуется поток, идущий к лопастям.
4. Под напором воздушные массы движутся по вентсистеме в требуемом направлении.

За вращение канального вентилятора отвечает электромотор. Чтобы он по ходу работы не перегревался, конструкция предполагает наличие термоконтактов. Когда уровень нагрева превышает норму, размыкается электрическая цепь.

Положительные качества

Канальные вентиляторы куда мощнее бесканальных, так как устанавливаются прямо в воздухоносные трубы. Есть у оборудования и другие достоинства:

• Высокая производительность. Большинство моделей таких вентиляторов успешно справляются с выводом пыли и запахов из помещения, нормализацией влажности, обеспечением поступления свежего воздуха;
• Универсальность, легкость монтажа. Смонтировать канальный прибор можно в любом положении, или же под наклоном. С установкой бытового вентилятора справится даже человек без соответствующего опыта. Помимо каналов вентиляции оборудование ставят также в металлические шкафы, или за подвесными потолками;
• Надежность. Выпускаемые сейчас канальные вентиляторы идут с защитой от перепадов напряжения, перегрева, поэтому могут работать практически без перерывов. Доукомплектовывать шумоглушителями их не надо, так как сами по себе они практически бесшумные (30 – 45 дБ);
• Простота обслуживания. Если речь о стандартной комплектации, вентилятор идет без фильтров, а его чистота обеспечивается соответствующими устройствами самой системы вентиляции. Впрочем, ручная очистка корпуса и лопастей от пыли – не такая уж и сложная задача, да и выполнять ее достаточно дважды в год.

Немало моделей вентиляторов можно дооборудовать мотор-колесами, что позволит им функционировать в сложном климате.

Как устроен канальный вентилятор

Конструктивно оборудование предполагает рабочий механизм, помещенный в корпус. Нередко конструкция дополняется обратным клапаном, что повышает эффективность.

Корпус

Визуально напоминает утолщенную шайбу. Изготавливается из износостойких пластиков (ПНД, ПП, ПВХ), нержавейки или стали, покрываемой цинком. Нередко канальные корпуса идут со вспомогательными свойствами:

• Теплоизоляция. Сохраняет теплоту воздуха в вентиляторе, или предотвращает его нагрев выше нормы. Для достижения эффекта изнутри корпуса наносится термоизоляционное покрытие;
• Звукоизоляция. Понижает уровень генерируемого шума, если шумоглушитель не предусмотрен. Эффект обеспечивается многослойностью корпуса;
• Гидроизоляция. Необходима для предотвращения проникновения конденсата внутрь оборудования, в то же время защищает корпус от коррозии.

Металлические корпуса, покрытые цинком, используются на производствах, где повышенное внимание уделяется прочностным характеристикам. В бытовых условиях и пластиковые модели достаточны.

Рабочий механизм

Ключевая конструктивная часть, отвечающая за работу всего оборудования. Этот механизм собирается из таких деталей:

• Двигатель. Электромотор работает от централизованной сети электроснабжения и отвечает за вращение лопастей;
• Рабочее колесо. Представляет собой крыльчатку с лопастями. Она, вращаясь, формирует разницу давлений, тем самым нагнетая воздух и создавая его потоки;
• Крыльчатка. Деталь рабочего колеса, вращаемая вокруг своей оси;
• Лопасти. Закреплены на крыльчатке, движутся вокруг ее оси или вокруг собственных, что требуется для закручивания вихревых потоков.

В дополнение к этим элементам предполагаются также решетки, устанавливаемые с входной и выходной стороны вентилятора. Они предотвращают попадание мусора во внутреннее пространство оборудования.

Обратный клапан

Деталь необязательная, но способствует более эффективной и безопасной работе вентилятора. Предназначена она для предотвращения обратного движения воздуха. Клапан может быть: пассивным (просвет перекрывается под действием силы тяжести), управляемым (работает от электричества) и самозакрывающимся (если нет потока воздуха, просвет закрывается).

Разновидности канальных вентиляторов

Есть несколько оснований, по которым классифицируется это вентиляционное оборудование.

По типу действия

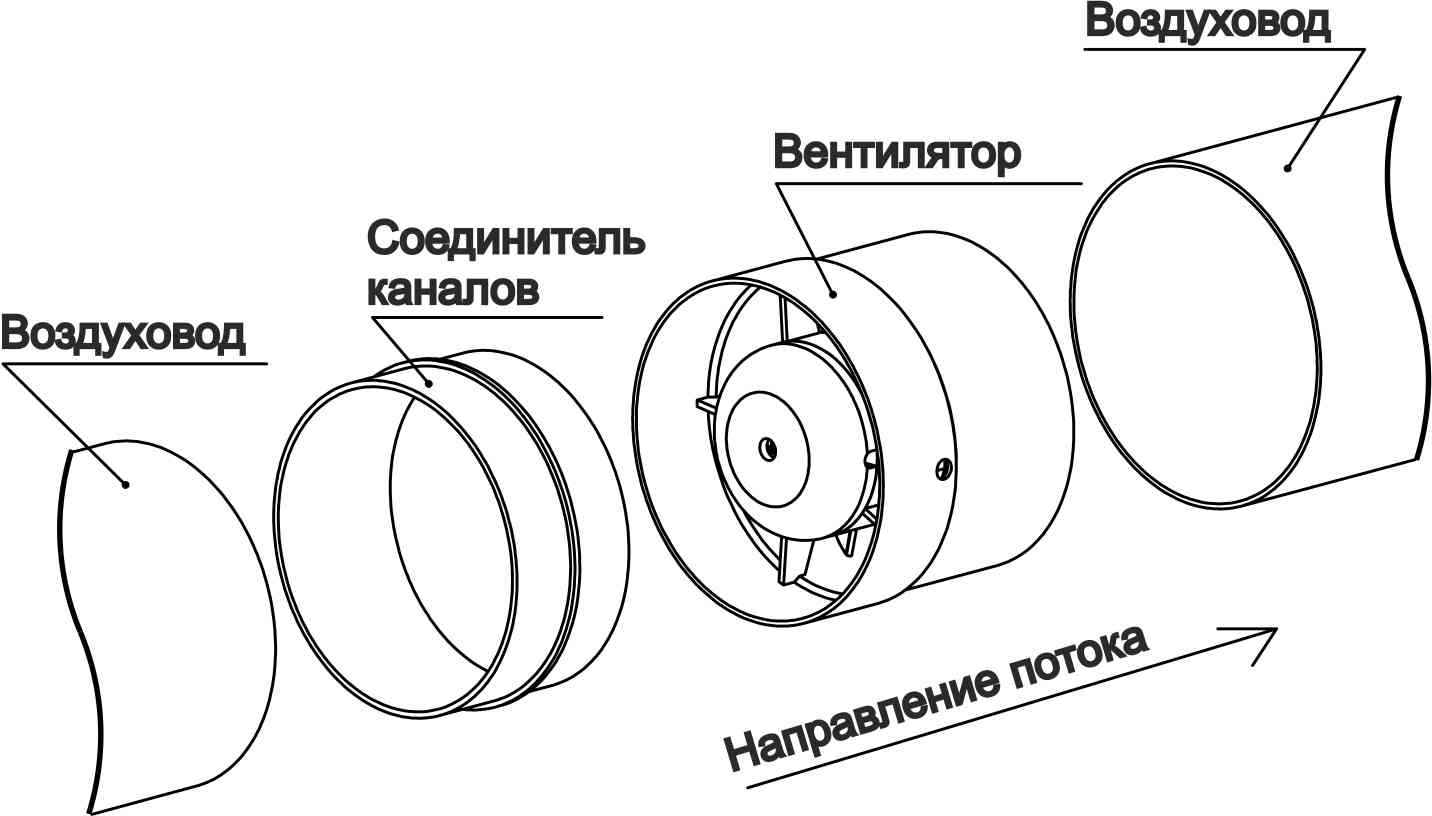

Критерием служит направление потока воздуха, которое обеспечивает вентилятор. Виды моделей:

• Вытяжные. Отводят наружу отработанные воздушные массы. Свежие поступают только при естественном проветривании;

• Приточные. Всасывают уличный воздух внутрь помещения;

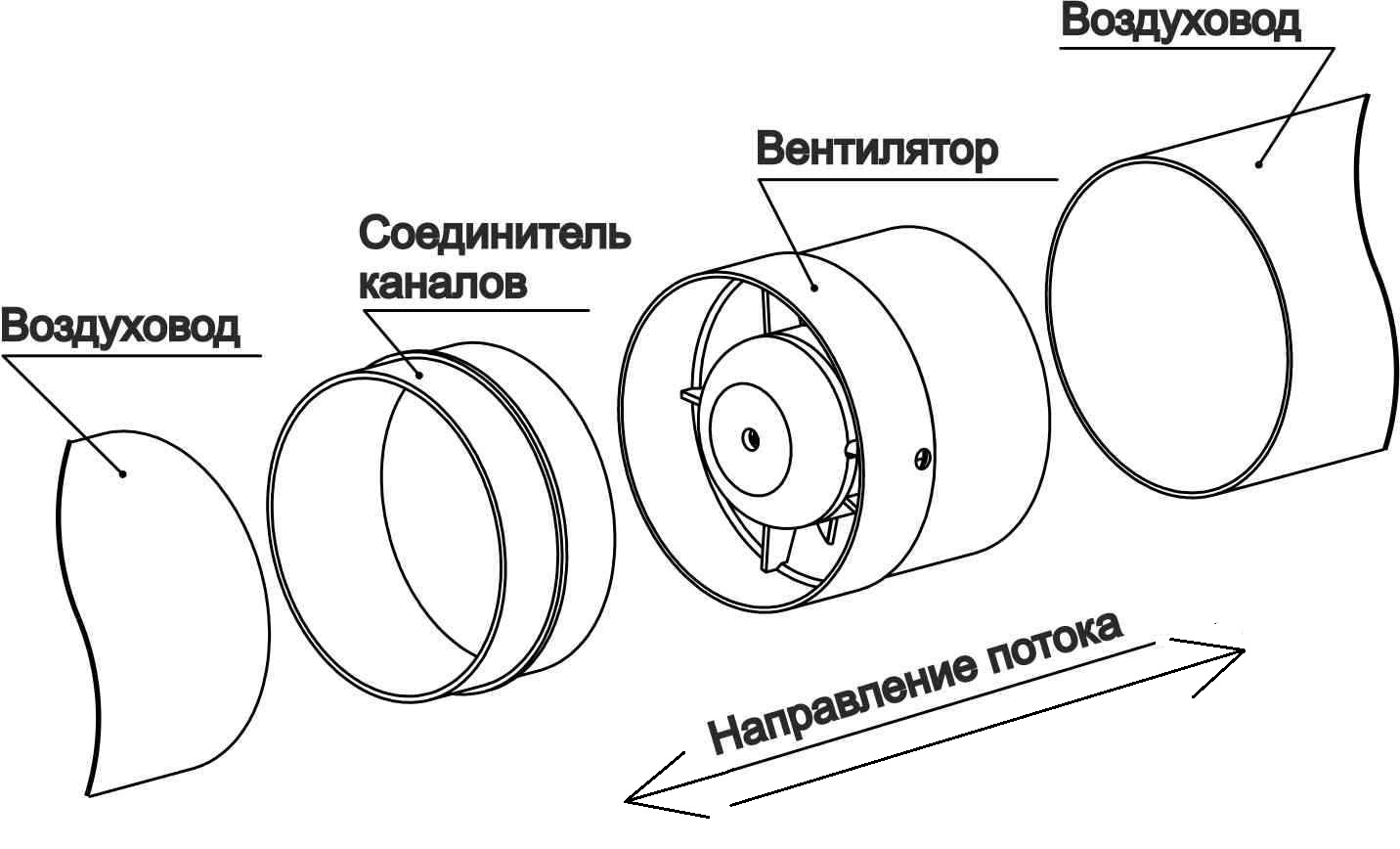

• Реверсивные. Комбинированные вентиляторы, чье рабочее колесо способно менять направление вращения.

Обычно используется последняя разновидность, особенно в жилых помещениях и общественных зданиях, ведь только отвод воздуха приводит к недостатку кислорода, а только при нагнетании остается вся пыль и влага. Что до производственных объектов, во многом выбор конструкции зависит от их состояния и технических требований.

По форме труб

Оборудование монтируется внутри воздуховодов, которые различаются геометрией. Исходя из этого вентиляторы бывают:

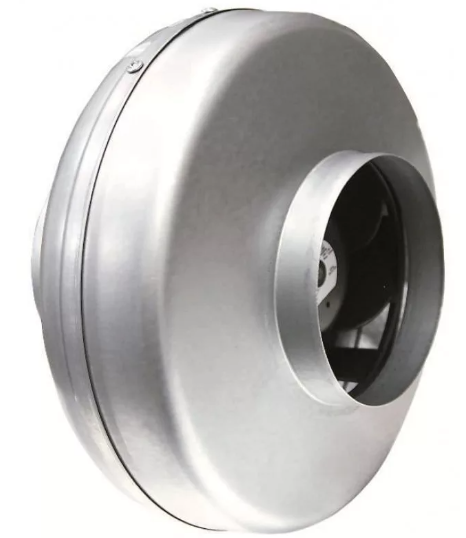

• Круглые. Те самые утолщенные шайбы, устанавливаемые в жестких воздушных каналах или изнутри гибких труб;

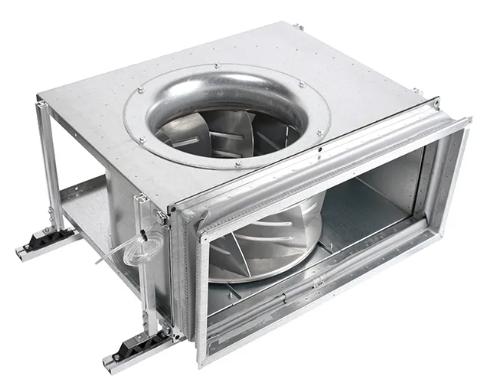

• Прямоугольные. Монтируются изнутри жестких прямоугольных труб. Обычно используются в условиях производства;

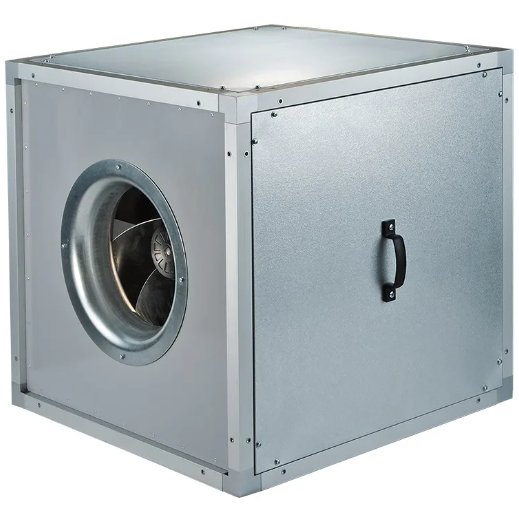

• Квадратные.

Наиболее распространены вентиляторы круглой формы, так как их можно установить на участках с изгибом. Но из-за этого понижается мощность и иные характеристики вентиляционной сети, поэтому такое оборудование встречается в основном в жилых и общественных зданиях.

По конструкции

Ключевая классификация вентиляционного оборудования этого типа, от которой зависит строение самого механизма и то, как формируется поток воздуха. В плане конструкции выделяют следующие канальные вентиляторы:

• Осевые. Идут со сплющенным корпусом с формой цилиндра, где на крыльчатке закреплены лопасти. Тише остальных разновидностей, но уступают по мощностным характеристикам, поэтому применяются в жилых и общественных зданиях;

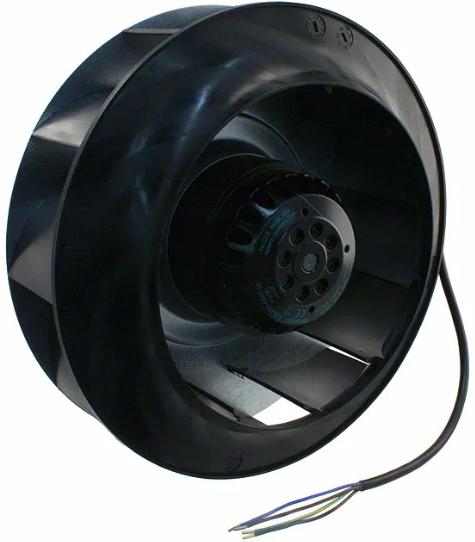

• Радиальные. Внутри устройства между патрубками входа и выхода предусмотрена камера, где генерируется воздушный напор. За счет этого обеспечивается большая разница давлений и исключается движение потока в обратную сторону;
• Диагональные. Комбинация из двух предыдущих вариантов: сперва поток перемещается в продольном направлении главной оси, после поступает в камеру с лопастями, создающими напор;
• Диаметральные. Другое название – тангенциальные. Идут с ротором барабанного типа, патрубком на входе корпуса, диффузором на выходе. Благодаря подобному строению воздух сквозь колесо пропускается два раза, что повышает КПД.

Можно встретить название – центробежный вентилятор, но это синоним радиального.

Еще принято классифицировать оборудование по применению: теплостойкие, пылевые, дымоудалительные, взрывозащищенные. От этого зависит материал изготовления вентилятора, его устойчивость к тем или иным веществам. Более всего же распространены стандартные модели, предполагающие установку в естественных условиях.

Заключение

Канальный вентилятор, как устройство для обеспечения качественного вентилирования помещения, получил широкое распространение. Но чтобы он был эффективен, необходимо учесть габариты и тип воздуховода. Обычно воздушные каналы изготавливают диаметром 50, 160, 200, 300, 355 и 400 мм.
