Особенности канальной вентиляции

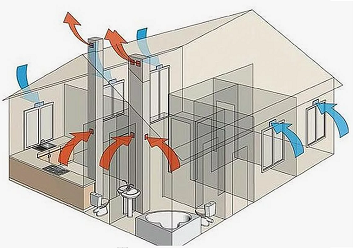

Канальная вентиляция – это система, которая предназначена для улучшения качества воздуха в помещениях, обеспечивая подачу свежего воздуха и отвод отработанного воздуха через специальные вентиляционные каналы, установленные внутри строительных конструкций или приставных шахт. Горизонтальные части системы формируются из отдельных дополнительных воздуховодов различных форм и размеров.

Различаются системы естественной и принудительной канальной вентиляции, применяемые в зданиях разных типов. В случае принудительной системы всё оборудование, необходимое для создания разницы давления, устанавливается в каналах или на их выходах из стен.

Основное применение канальных вентиляционных систем – в больших зданиях, где без разветвленной системы вентиляции невозможно обеспечить нормальный воздухообмен во всех зонах. Естественная канальная вентиляция чаще используется в многоэтажных жилых зданиях, но для зданий до пяти этажей требуется индивидуальный вентканал на каждом этаже, а для высотных зданий допускается группировка каналов на несколько этажей.

На коммерческих и промышленных объектах в основном используется система принудительной канальной вентиляции, где вентиляционная сеть состоит из воздуховодов, обеспечивающих нормативный воздухообмен без превышения скорости воздушных потоков.

Плюсы и минусы канальной вентиляции:

Преимущества:

1. Возможность скрытого монтажа вентиляционного оборудования и воздуховодов в строительных конструкциях, что сохраняет интерьер помещения и снижает уровень шума.
2. Возможность обеспечения требуемого воздухообмена в различных зонах без дополнительных энергозатрат за счет использования вентканалов большего сечения, например, для помещений с работающим оборудованием или санитарных помещений.
3. Возможность организации эффективного проветривания зданий любого объема с помощью одной вентиляционной установки без дополнительного оборудования, превосходящая по рабочим параметрам вариант с использованием нескольких отдельных вытяжных и приточных установок.

Недостатки:

1. Более сложная схема вентиляционной сети, требующая особого подхода к проектированию и контролю в ходе монтажных работ.
2. Сложности при модернизации системы при необходимости увеличения воздухообмена.
3. Повышенное аэродинамическое сопротивление сети, требующее применения вентустановок с увеличенными характеристиками.

Сборные системы канальной вентиляции

Сборные воздуховоды позволяют уменьшить воздействие негативных факторов, поэтому на современных объектах чаще используются именно они. Конструктивные особенности включают специальные материалы и формы для воздуховодов, устанавливаемых в различных типах строительства. Производители предлагают разнообразное оборудование для канальной вентиляции, отвечающее различным потребностям и специфике помещений.

Интегрированные системы канальной вентиляции

Канальная вентиляция требует особого подхода при создании более сложных вентиляционных сетей, где часть вентканалов интегрирована в строительные конструкции. Это требует внимательного проектирования и контроля в ходе монтажа. Модернизация таких систем для увеличения воздухообмена может вызвать определенные сложности. Кроме того, аэродинамическое сопротивление в таких сетях требует применения специальных вентиляционных установок с увеличенной производительностью.

В крупнопанельном строительстве используются специальные бетонные или железобетонные панели с каналами круглого или прямоугольного сечения. Важно следить за точностью установки каналов, чтобы избежать снижения эффективности работы системы из-за сдвигов.

В кирпичных конструкциях вентканалы формируются при кладке стен, минимальное допустимое сечение составляет 0,5 х 0,5 кирпича. В монолитном строительстве используются приставные плитные или блочные воздуховоды для вентиляции сечением от 10 х 15 см. В зависимости от уровня влажности помещений используются различные материалы для воздуховодов.

Вентканалы для таких систем должны размещаться только по внутренним несущим стенам и декоративным перегородкам. Обустройство каналов по внешним стенам запрещено, а при проходе через перекрытия используются двойные плиты с увеличенной толщиной стенки для предотвращения деформации конструкций.

Применение сборных воздуховодов в большинстве современных объектов строительства позволяет избежать этих проблем. Канальная вентиляция требует использования различных технических решений в зависимости от типа строительства.

Современные производители предлагают обширный ассортимент оборудования для канальной вентиляции: канальные вентиляторы, фильтры, калориферы, решетки и жалюзи с различными формами и размерами для разных потребностей.

Чтобы выбрать канальный вентилятор важно учитывать не только его размер, но и основные рабочие характеристики, так как каждая из них влияет на результат:

Производительность, м³/час — показывает, какой объем воздуха вентилятор может перемещать за определенное время и подходит ли он под требуемый воздухообмен.

Статическое давление, Pa— помогает понять, сможет ли вентилятор работать в системе с воздуховодами, фильтрами, решетками и другими элементами, создающими сопротивление.

Мощность двигателя, кВт — влияет на стабильность работы оборудования, его ресурс и уровень энергопотребления.

Напряжение питания, Вт — определяет, к какой сети можно подключить вентилятор: однофазной или трехфазной.

Уровень шума, Дб— важен для объектов, где есть требования к акустическому комфорту, например для офисов, торговых помещений или административных зданий.

Степень защиты корпуса, IP — показывает, насколько оборудование защищено от пыли и влаги, что особенно важно для сложных условий эксплуатации.

Материал корпуса — влияет на долговечность вентилятора, его устойчивость к коррозии и механическим нагрузкам.

Допустимая температура перемещаемого воздуха — помогает определить, можно ли использовать вентилятор в конкретной системе вентиляции.

Форма воздуховодов — при подборе важно учитывать, для круглых или прямоугольных каналов предназначена модель.

Возможность регулировки скорости — позволяет гибко настраивать производительность вентилятора под режим работы системы.

Класс энергоэффективности — влияет на эксплуатационные расходы при длительной и постоянной работе оборудования.
