Осевые вентиляторы: технические характеристики и как правильно выбрать модель

При выборе промышленной вентиляции часто совершают одну и ту же ошибку: смотрят только на производительность оборудования. Кажется логичным взять модель, которая перемещает нужный объём воздуха, подключить двигатель — и задача решена. На практике этого недостаточно. Если не учесть давление, частоту вращения, аэродинамическую характеристику и сопротивление, установленный агрегат может не обеспечить расчётный расход.

Именно поэтому технические характеристики нужно рассматривать комплексно. У оборудования с одинаковым диаметром вентилятора могут существенно отличаться производительность, давление, мощность двигателя, частота вращения, шум и область применения. Кроме того, паспортные параметры обычно относятся к определённому режиму, а не являются постоянными величинами.

Ниже разберём основные параметры, которые действительно важны при подборе, покажем взаимосвязь между ними и на практическом примере разберём, почему выбирать модель только по максимальной подаче воздуха неправильно.

Какие характеристики определяют работу осевого вентилятора

Главное отличие осевой конструкции заключается в направлении движения потока: воздух проходит через рабочее колесо практически вдоль его оси. За счёт этого оборудование способно перемещать значительные объёмы воздуха при сравнительно компактных габаритах. Такая схема востребована в промышленной и технологической вентиляции, системах охлаждения, производственных помещениях, складах и других объектах.

При подборе оценивают не один показатель, а сочетание параметров. Основные из них — производительность, полное давление, частота вращения, диаметр рабочего колеса, мощность двигателя и габариты. Производители также приводят шумовые параметры, массу, материал исполнения лопастей и корпуса, допустимую температуру перемещаемой среды.

В каталогах промышленных моделей обычно присутствуют аэродинамические графики. Именно они позволяют понять, какой расход воздуха будет получен при определённом противодавлении (Па).

Производительность

Производительность, в каталогах и технических описаниях, указывается в виде графика с вертикальной и горизонтальной осями. Там детально указывается какой объём воздуха оборудование способно переместить за единицу времени. Обычно параметр указывают в м³/ч, иногда в м³/с.

Это одна из первых величин, которую определяют при проектировании. Однако максимальная производительность из каталога не означает, что именно такой расход получится после монтажа в оборудовании.

Например, некий вентилятор может иметь паспортную подачу 20 000 м³/ч при минимальном сопротивлении (0Па). После монтажа в оборудовании, с учетом теплообменного блока, размеров корпуса, высота над уровнем земли и т.д. рабочий режим изменится. Фактический расход будет определяться пересечением характеристик вентилятора с характеристикой теплообменного блока.

Поэтому для выбора нужна не максимальная цифра Q, а рабочая производительность при требуемом давлении.

Полное давление

Давление показывает способность агрегата преодолевать сопротивление вентиляционной системы. Измеряется параметр в паскалях — Па.

Именно здесь возникает типичная ошибка. Заказчик говорит: «Мне нужен вентилятор на 10 000 м³/ч». Но без информации о сопротивлении системы невозможно понять, какая модель подойдёт.

Два агрегата с одинаковой подачей могут иметь совершенно разные рабочие возможности. Один обеспечит 10 000 м³/ч при 100 Па, другой — при 500 Па. Для реальной системы это принципиально разные варианты.

Частота вращения

Скорость вращения рабочего колеса влияет сразу на несколько параметров: производительность, давление, потребляемую мощность и акустику.

Повышение оборотов позволяет получить больший расход и напор от колеса того же размера. Но одновременно увеличиваются аэродинамические нагрузки, шум.

Поэтому нельзя считать высокую частоту вращения преимуществом сама по себе. Если система рассчитана на постоянную работу, часто рациональнее выбрать более крупное колесо, которое обеспечит необходимый расход при меньших оборотах.

Для регулируемых систем скоростью вращения вентилятора (0~10В, ШИМ, ModBus, частотный преобразователь) позволяет адаптировать производительность под текущую нагрузку.

Диаметр рабочего колеса

Размер колеса напрямую связан с возможностями агрегата. Увеличение диаметра позволяет перемещать большие объёмы воздуха, однако растут габариты, масса и требования к конструкции.

В промышленной серии размер часто отражается непосредственно в обозначении модели. При этом одинаковый наружный диаметр корпуса ещё не означает одинаковую аэродинамику: значение имеют форма лопаток, их количество, угол атаки и скорость вращения.

Мощность двигателя

Мощность двигателя измеряется в киловаттах и показывает его способность приводить рабочее колесо в движение при заданной нагрузке.

Но выбирать оборудование по принципу «чем больше кВт, тем лучше» нельзя. Избыточная мощность увеличивает стоимость и энергопотребление, а сама по себе не гарантирует необходимый расход. Это утверждение актуально для вентиляторов с асинхронными электродвигателями (АС).

В части вентиляторов с электронно-коммутируемыми электродвигателями такой подход работает, так как двигатель имеет встроенную электронику с встроенными опциями для плавного управления оборотами. Самые простые это: 0~10В, ШИМ, 4~20мА. Протокол ModBus позволяет более «тонко» настраивать вентилятор. Диапазон регулировки от 10% до 100%. То есть, к примеру некий вентилятор с электродвигателем на 3кВт можно регулировать его работу вплоть до 0,3кВт, без ущерба для него.

Сначала определяется рабочая точка, затем по характеристике оборудования выбирается подходящий двигатель. В промышленной документации одна модель может выпускаться с несколькими вариантами электродвигателей, частотой вращения и разными аэродинамическими исполнениями.

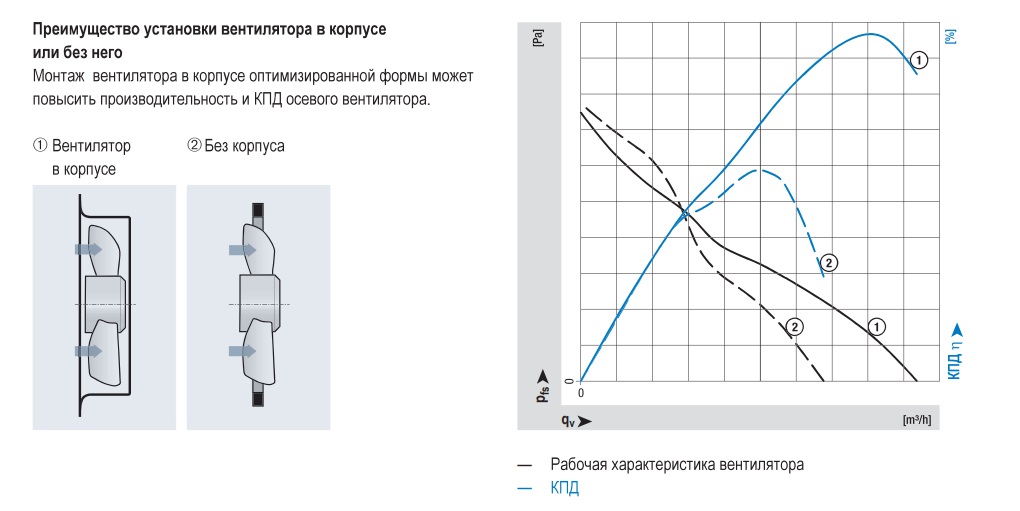

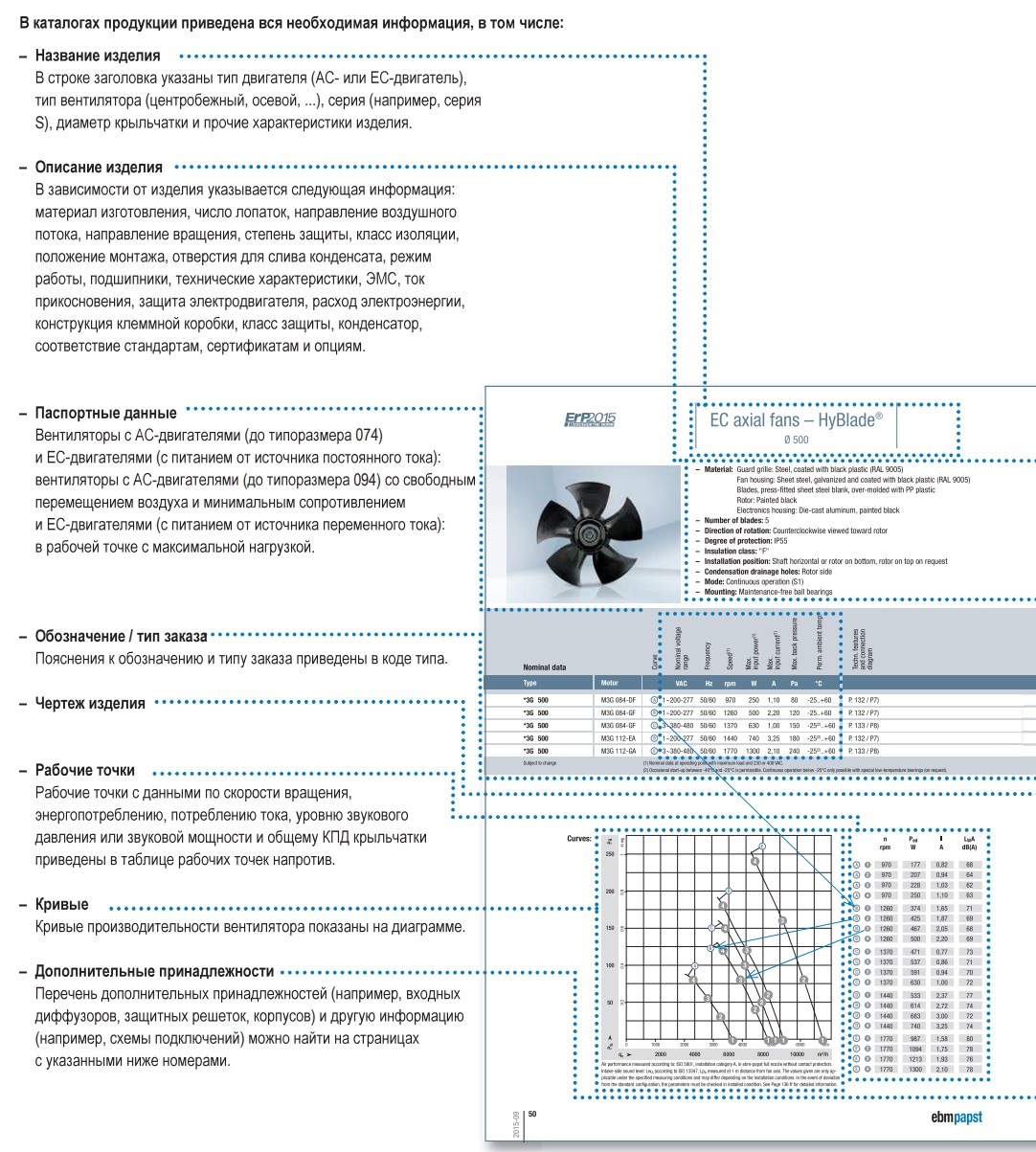

Как читать аэродинамическую характеристику

Аэродинамический график — один из самых важных элементов технической документации. Если понять его принцип, подобрать оборудование становится значительно проще.

На графике обычно сопоставляются производительность и давление. Кривая показывает, как изменяется создаваемое давление при изменении расхода.

Рабочая точка находится там, где пересекаются эти две характеристики.

Представим, что расчётная система требует 8 000 м³/ч при сопротивлении 120 Па. Нельзя просто выбрать модель с максимальной подачей 8 000 м³/ч. Нужно найти на графике точку около Q = 8 000 м³/ч и P = 120 Па. Если в этой точке кривая оборудования не проходит, модель не подходит.

При этом желательно не выбирать режим на самой границе характеристики. Небольшой запас по производительности и давлению позволяет системе стабильнее работать после ламелей теплообменного блока или небольших изменений сети.

Практический пример подбора

Допустим, для производственного помещения требуется обеспечить 12 000 м³/ч. Расчётное сопротивление сети составляет 180 Па.

Есть две условные модели:

На первый взгляд модель Б кажется избыточной: максимальная производительность значительно больше требуемой. Но если она обеспечивает нужные 14 500 м³/ч при меньших оборотах и меньшей мощности, такой вариант может оказаться рациональнее.

Это хороший пример того, почему технические параметры нельзя оценивать изолированно. Более крупное оборудование иногда оказывается экономичнее и комфортнее в эксплуатации.

Почему максимальный расход не является рабочим

У каждого агрегата есть область режимов, в которой он может работать. При нулевом сопротивлении расход может быть очень большим, но такой режим (0 Па) не существует и не соответствует реальной вентиляции.

Как только вентилятор в составе оборудования запускается создаётся противодавление от корпуса агрегата, теплообменника и тип его ламелей, температурой окружающей среды, влажности воздуха и т.д., давление растёт, а расход снижается. Чем сложнее условия, тем сильнее изменяется рабочая точка.

Поэтому в техническом задании желательно указывать две величины одновременно:

Q — необходимый расход воздуха, м³/ч;

P — требуемое давление, Па.

Только их сочетание позволяет корректно сравнить оборудование.

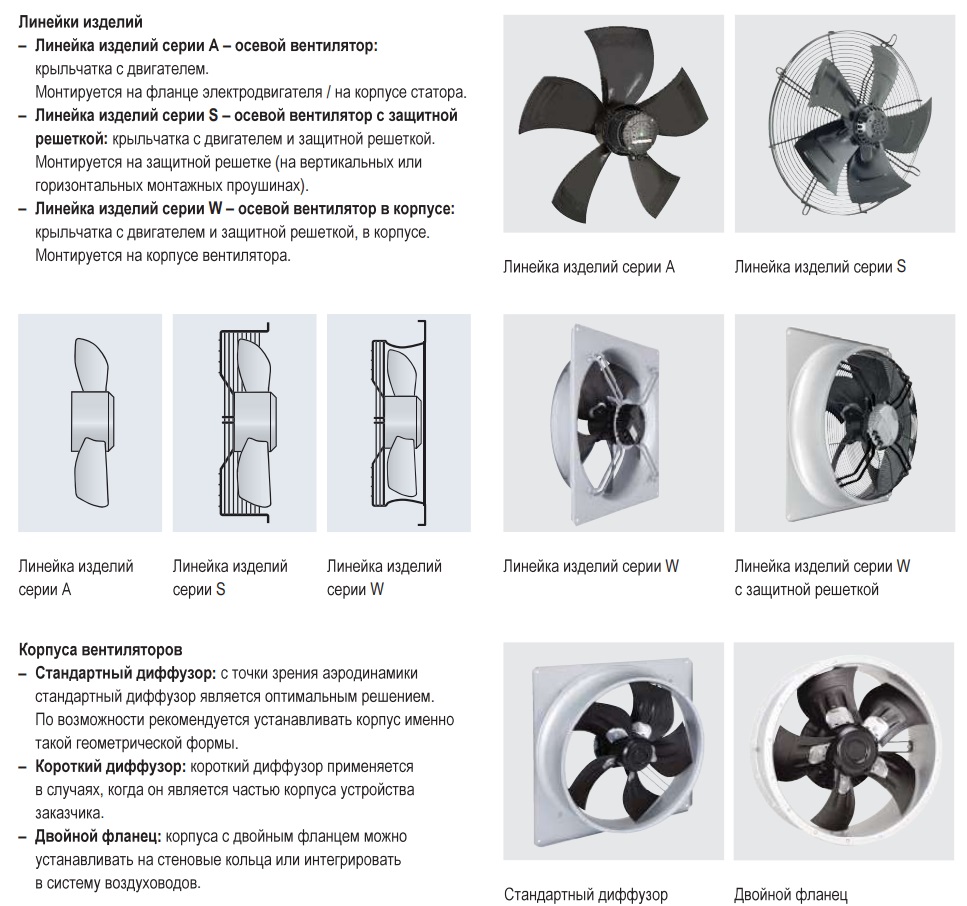

Конструкция и исполнение: что ещё учитывать при выборе

Аэродинамика — не единственный фактор. Одинаковые по основным параметрам агрегаты могут предназначаться для совершенно разных условий эксплуатации.

Конструкция обычно включает защитно-монтажную решётку, рабочее колесо (он же ротор) с лопастями, статор. В зависимости от серии могут использоваться защитные сетки, фланцы, настенные кольца и другие компоненты. Для агрессивных сред применяют специальные материалы или покрытия.

Температура и состав перемещаемой среды

Перед подбором обязательно уточняют, какой воздух должен перемещать агрегат.

Обычная модель может предназначаться для относительно чистого воздуха в определённом температурном диапазоне. Для горячих газов, запылённой среды, химически активных компонентов или взрывоопасных смесей требуется специальное исполнение.

Например, производители отдельных промышленных моделей указывают допустимую температуру перемещаемой среды и другие ограничения непосредственно в таблице характеристик.

Если условия эксплуатации отличаются от паспортных, необходимо подбирать специальную модификацию либо согласовывать возможность применения вентилятора с производителем.

Материал и защита корпуса

Для обычного помещения достаточно стандартного исполнения. Для влажной или агрессивной среды требования выше.

При выборе учитывают:

• степень защиты двигателя;
• температуру среды;
• содержание пыли и примесей;
• требования к взрывозащите;
• способ установки.

У промышленного оборудования эти параметры влияют не только на срок службы, но и на безопасность эксплуатации.

Производительность, давление и мощность: как не ошибиться при выборе

Главное правило подбора простое: оборудование выбирают по рабочей точке, а не по максимальному значению одного параметра.

Если требуется 5000 м³/ч при 200 Па, нужно найти модель, которая реально обеспечивает такой расход при таком давлении. Если взять агрегат только по максимальной подаче, можно получить ситуацию, когда после подключения к сети расход окажется в разы ниже ожидаемого.

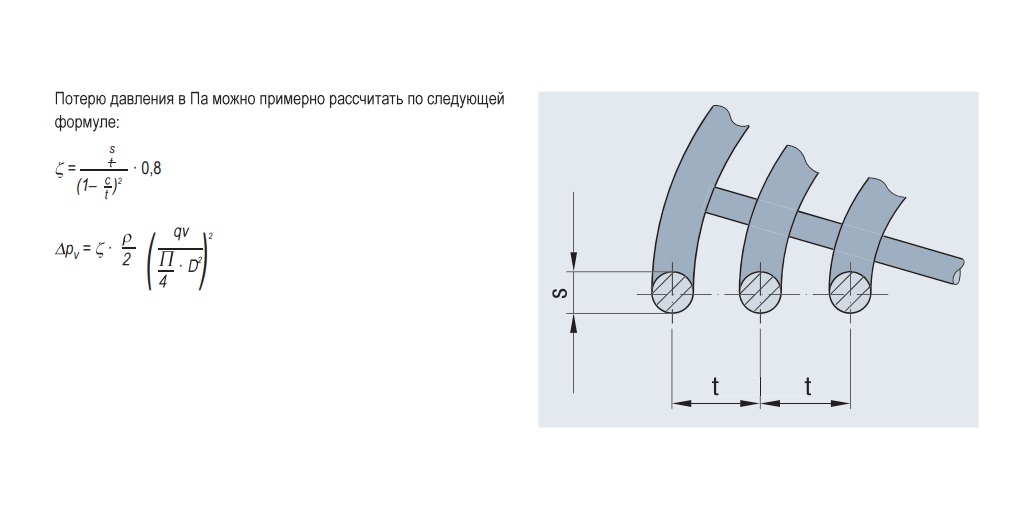

Для предварительной оценки сопротивление сети складывается из потерь давления на теплообменном оборудовании.

Что происходит при изменении оборотов

Для вентиляторов действуют так называемые законы подобия. В приближенном виде при изменении частоты вращения:

• расход изменяется пропорционально скорости вращения;
• давление изменяется примерно пропорционально квадрату скорости;
• потребляемая мощность изменяется примерно пропорционально кубу скорости.

Например, снижение оборотов до 80% от номинала теоретически уменьшает расход примерно до 80%, давление — примерно до 64%, а потребляемую мощность — примерно до 51%.

Это объясняет, почему регулирование скорости может дать заметный эффект по энергопотреблению. Но применять эти зависимости нужно с учётом реальной характеристики конкретного оборудования и сопротивления.

Почему нельзя ориентироваться только на мощность

Предположим, один двигатель имеет мощность 5,5 кВт, другой — 3 кВт. Это не означает, что первый автоматически производительнее.

На результат влияют диаметр и конструкция колеса, обороты, угол лопаток и аэродинамическая схема. В каталогах промышленных серий встречаются модели с разной мощностью, которые имеют существенно различающиеся диапазоны подачи и давления.

Мощность — важная характеристика, но это скорее следствие выбранной рабочей точки и конструкции, чем самостоятельный критерий эффективности.

Как проверить выбранную модель перед покупкой

Перед заказом оборудования полезно пройти короткую проверку. Особенно это важно, когда агрегат предназначается для существующей системы и должен заменить установленную модель.

• Определён расчётный расход воздуха, м³/ч.
• Рассчитано сопротивление сети, Па.
• Найдена рабочая точка на аэродинамической характеристике.
• Проверен диапазон рабочих режимов.
• Сопоставлены производительность и давление, а не только максимальная подача.
• Проверена частота вращения рабочего колеса.
• Подобрана мощность двигателя.
• Уточнено напряжение и схема подключения.
• Проверены диаметр и присоединительные размеры.
• Учтена температура перемещаемого воздуха.
• Проверен состав перемещаемой среды.
• Оцененен шум.

Какие характеристики указать поставщику для точного подбора

Если задача — купить промышленный осевой вентилятор без последующих переделок, поставщику желательно передать максимально полные исходные данные.

Минимальный набор — требуемая производительность и давление. Если оборудование работает с технологической средой, добавляют температуру окружающей среды. Для замены существующей модели вентилятора нужны её маркировка (шильд), размеры и характеристики двигателя.

Если есть технический паспорт теплообменного блока, его лучше приложить. По нему можно определить сопротивление и рабочую точку в целом.

Для промышленного объекта дополнительно уточняют режим работы — периодический или круглосуточный, наличие автоматического регулирования, требования по шуму.

Именно такой подход позволяет избежать распространённой ситуации, когда оборудование формально соответствует одному параметру, но не работает в нужном режиме.

Выводы

Главные технические параметры осевого вентилятора— производительность, давление, частота вращения, диаметр рабочего колеса, мощность двигателя, аэродинамическая характеристика, габариты и исполнение. Но ни один из них нельзя рассматривать отдельно от остальных.

В первую очередь определяют, сколько воздуха необходимо перемещать и какое сопротивление должна преодолевать система. Затем находят рабочую точку на графике производителя и выбирают подходящий типоразмер. После этого проверяют двигатель, скорость, шум, конструкцию.

Если оборудование работает в промышленном помещении, дополнительно учитывают температуру и состав среды, запылённость, требования к защите двигателя.

Самый практичный критерий выбора — не максимальная производительность из каталога и не самая большая мощность, а способность конкретной модели стабильно обеспечить требуемый расход при расчётном давлении.

Если вы подбираете осевой вентилятор для конкретного объекта, передайте расход воздуха, требуемое давление, назначение системы, температуру и состав перемещаемой среды. По этим данным можно сравнить подходящие модели по аэродинамике, двигателю, габаритам и выбрать оборудование, которое действительно будет соответствовать расчёту.
