Основные технические характеристики S4D500-AM03-02:
Производитель: Ebmpapst
Тип: осевой вентилятор
Серия: S4D
Артикул: S4D500-AM03-02
Исполнение двигателя: AM03-02
Напряжение питания: 400 В, 50 Гц
Мощность: 300–450 Вт (в зависимости от исполнения)
Потребляемый ток: 0,9–1,3 А
Частота вращения: 1300–1400 об/мин
Типоразмер крыльчатки: 500 мм
Производительность: до 6000 м3/ч
Максимальное давление: до 250 Pa
Уровень шума: 60–68 dB
Класс изоляции: F
Степень защиты: IP 54
Вес: около 13–15 кг
Диапазон температуры окружающей среды: -40 °C +60 °C
Подшипники: шариковые подшипники качения
Тип вентилятора AC/EC/DC: AC

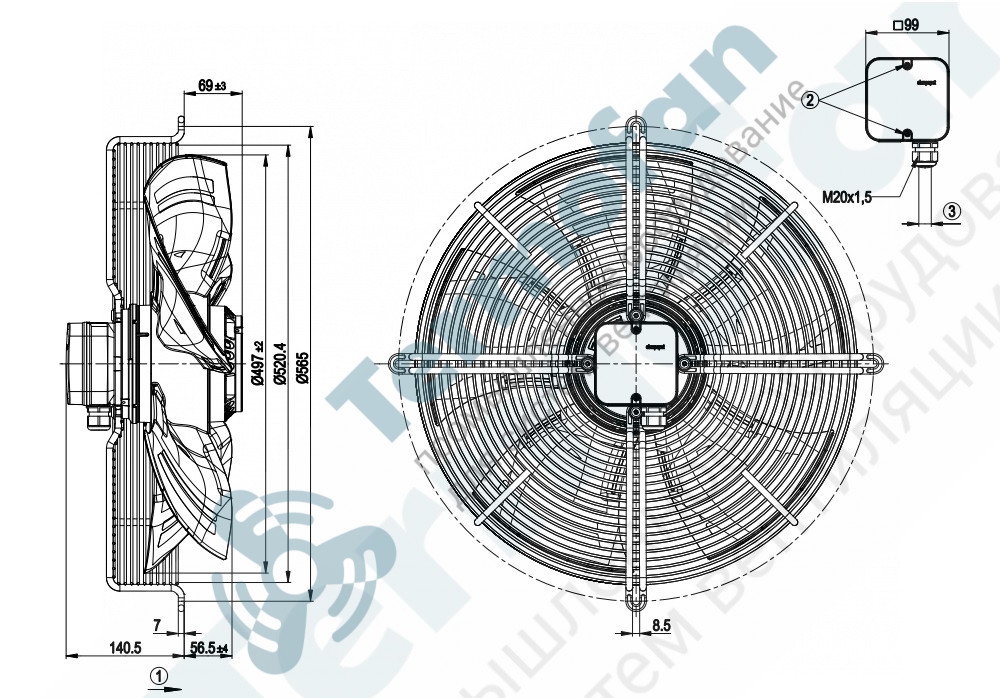

Чертеж и габаритные размеры вентилятора S4D500-AM03-02
Конструктивные особенности:
Аэродинамически оптимизированные лопасти из прочных и коррозионностойких материалов для повышения КПД и снижения уровня шума.
Прочный металлический корпус с защитой от пыли и влаги, обеспечивающий долговечность эксплуатации.
Трёхфазный асинхронный двигатель с встроенной термозащитой.
Возможность регулирования скорости с помощью трансформаторных или частотных регуляторов.
Удобный монтаж в любом положении и простое техническое обслуживание.
Высокая надёжность при низком энергопотреблении.
Аксессуары и опции:
Короткий раструб (short bell mouth) для подключения к воздуховодам и увеличения эффективности всасывания.
Монтажный фланец/кольцо для установки вентилятора на стену, панель или корпус оборудования.
Защитные решётки на всасывающей и нагнетательной стороне для повышения безопасности обслуживания.
Комплект крепежа и монтажных элементов (болты, гайки, прижимные пластины) для быстрой установки.
Регуляторы скорости (трансформаторные или частотные) для плавного изменения производительности по расходу и уровню шума.
Виброизолирующие элементы (резиновые втулки/опоры) для снижения передачи вибраций на конструкцию.
Применение:
Вентилятор Ebmpapst S4D500-AM03-02 применяется для охлаждения электрических шкафов, теплообменников, компрессорных и холодильных установок, а также в системах приточной и вытяжной вентиляции. Отличается высокой стабильностью работы, энергоэффективностью и надёжностью, что делает его оптимальным выбором для промышленного и коммерческого оборудования.
