Вентилятор тангенциальный переменного тока с двигателем постоянного тока с электронным управлением. Со встроенным преобразавателем, с внешними электронными блоками коммутации. Номинальное напряжение 220 — 240 В, 38 Вт
- С внешними электронными блоками коммутации
- С амортизированной подвеской
- Регулировка частоты вращения осуществляется посредством ШИМ-сигнала или аналогового сигнала управляющего напряжения 0–10 В
- Диаметр крыльчатки 80 мм
- Положение монтажа: горизонтальное; вертикальное с нижним расположением двигателя по запросу
- Допустимый диапазон температуры окружающей среды для электронных устройств: 0–50 °C
- Степень защиты: IP00 (электроника), IP54 (электродвигатели)
- Класс защиты I — Защита от перегрузки с помощью ПО класса B
- Регулируемая частота вращения
Области применения
- Отопление (камины, напольные конвекторы)
- Кондиционирование воздуха (потолочные панельные системы отопления и охлаждения, увлажнители воздуха, воздушные завесы)
- Системы охлаждения коммерческих и жилых помещений (охлаждаемые витрины для напитков в бутылках, холодильные прилавки)
- Телекоммуникационные системы (охлаждение электронных компонентов)
- Здравоохранение (диагностические устройства, аппараты рентгеновского излучения, медицинские инкубаторы)
- Офисное оборудование (копировальные машины, принтеры)
- Кулинария (холодильные прилавки, коммерческие посудомоечные машины)

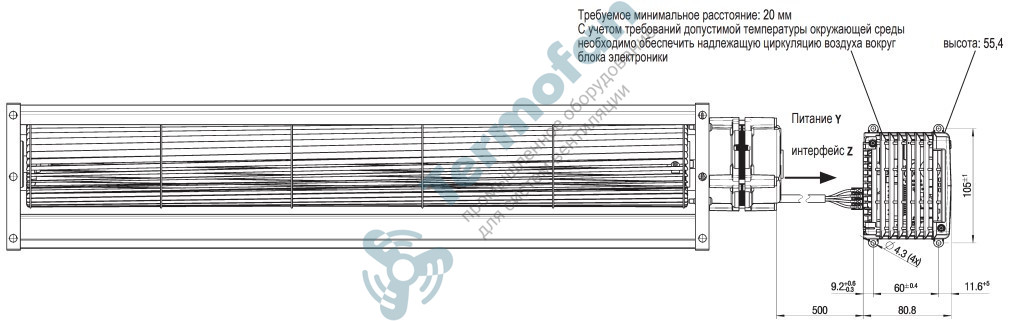

Чертёж изделия
Схема интерфейся вентилятора
Схема подключения
Питание Y
Кодировка печатных плат соответствует торцевому разъему: напр., MFW9590-03-EF05-000-960-000-00 (Fa. Stocko)
Артикул для ответной части разъема: 24310,45065
Питание Z
Кодировка печатных плат соответствует торцевому разъему: напр., MFW7238-004-061-960-000-00-G (Fa. Stocko)
Артикул для ответной части разъема: 24310,45066
Характеристики: производительность по воздуху
Аэродинамические характеристики вентилятора
Номинальные параметры для вентиляторов данной серии
