Вентилятор центробежный Ebmpapst R2D225-AG02-10
Производитель:
Ebmpapst
На складе:
в наличии
Для уточнения стоимости и наличия товара просьба связаться с нашими специалистами по номеру +7 (495) 181-77-02 или электронной почте info@termofan.ru
66529.41 руб.
| Тип двигателя | AC (переменный ток) |
|---|---|
| Производитель | Ebmpapst |
| Количество полюсов | 2 |
| Напряжение | 220 В, 380 В |
| Скорость вращения (об/мин) | 2700 |
| Количество фаз | трехфазный |
| Мощность, кВт | 0,16 |
| Тип | Центробежный |
| Группа | Центробежные вентиляторы серии R |
| Диаметр рабочего колеса | 225 |
| Направление потока воздуха | Одностороннее всасывание |

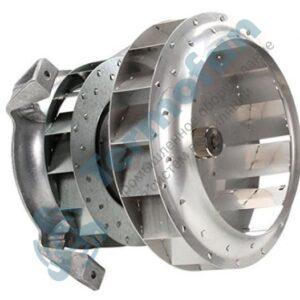

Центробежное рабочее колесо без корпуса, с назад загнутыми лопатками, специальное исполнение для перемещения горячего воздуха.
Техническое описание модели R2D225-AG02-10
| Вес | 4,1 кг |
| Типоразмер | 225 мм |
| Типоразмер двигателя | 68 |
| Покрытие ротора | Без лакокрасочного покрытия |
| Подвеска электродвигателя | Крепление двигателя посредством консолей с односторонним креплением |
| Направление вращения | Правое, если смотреть на ротор |
| Вид защиты | IP20 |
| Класс изоляции | «F» |
| Класс защиты от влаги (F)/Класс защиты окружающей среды (H) | F1-1; H0+ |
| Максимально допустимая темп. окружающей среды электродвигателя (трансп./хранение) | +80°С |
| Минимально допустимая темп. окружающей среды электродвигателя (трансп./хранение) | -40° |
| Положение при монтаже | Горизонтальное расположение вала |
| Отверстия для отвода конденсата | – |
| Режим работы | S1 |
| Опора двигателя | Шарикоподшипники |
| Контактный ток по IEC 60990 (измерительная схема рис. 4, TN-система) | < 0,75 mA |
| Электрическое подключение | Посредством клеммной колодки |
| Вывод кабеля подключения | Осев. |
| Класс защиты двигателя | I (если защитный провод подсоединён заказчиком в точке подсоединения корпуса) |
| Допуск | EAC |
Чертёж изделия модель R2D225-AG02-10
| 1 | Крыльчатка вентилятора радиальная (листовая сталь, оцинкованная) |
| 2 | Крыльчатка вентилятора радиальная (листовая сталь, стойкая к воздействию ржавчины и кислот) |
| 3.1 | жёлтый |
| 3.2 | зелёный |
| 3.3 | белый |
| 3.4 | коричневый |
| 3.5 | синий |
| 3.6 | чёрный |
| 4 | Винты М4 для крепления заземляющего проводника |
| Глубина ввинчивания: макс. 5 мм |
Схема подключения для модели K3G500-AP25-01
| Двигатель трёхфазного тока | |
| Δ | Соединение по схеме «Треугольник» |
| Y | Соединение по схеме «Звезда» |
| L1 | = U1 = чёрный |
| L2 | = V1 = синий |
| L3 | = W1 = коричневый |
| U2 | зелёный |
| V2 | белый |
| W2 | жёлтый |
Характеристики: производительность по воздуху 50 Hz для модели R2D225-AG02-10
Характеристики: производительность по воздуху 60 Hz для модели R2D225-AG02-10
